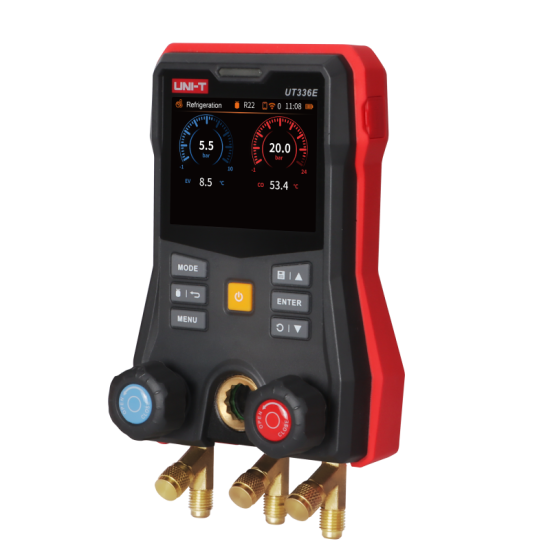

UNI-T UT336E Dijital Manifold Ölçer

UNI-T UT336E Dijital Manifold Ölçer, soğutma ve ısı pompası sistemlerinin kurulumu, devreye alınması, hata tespiti ve bakım işlemleri için geliştirilmiş profesyonel bir ölçüm cihazıdır. Yüksek ve düşük basınç taraflarını aynı anda ölçerek soğutma sisteminin çalışma durumunun ayrıntılı biçimde değerlendirilmesine yardımcı olur.

Kablosuz sıcaklık kelepçeleriyle birlikte kullanıldığında yüksek ve düşük basınçlı soğutucu akışkan borularının sıcaklıklarını ölçebilir; aşırı ısınma ve aşırı soğuma değerlerini otomatik olarak hesaplayabilir. 162’den fazla soğutucu akışkan veritabanı, 3,5 inç renkli ekran, 10.000 ölçüm kaydı, mobil uygulama bağlantısı ve 100 metreye kadar kablosuz iletişim desteği sayesinde HVAC ve soğutma uygulamalarında kapsamlı bir çalışma çözümü sunar.

UT336E; yeni klima ve ısı pompası kurulumları, rutin devreye alma işlemleri, sistem performans kontrolleri, basınç tutma testleri, tahliye uygulamaları ve periyodik bakım çalışmalarında kullanılabilir. IP54 koruma sınıfına sahip gövdesi ve 5200 mAh şarj edilebilir bataryası, saha koşullarında uzun süreli ve güvenilir kullanım sağlar.

Öne Çıkan Özellikler

• Yüksek ve düşük taraf basınçlarını eş zamanlı ölçme
• -1,00 ile +60,00 bar geniş basınç ölçüm aralığı
• ±%0,5 FS basınç doğruluğu
• 162’den fazla soğutucu akışkan veritabanı
• 3,5 inç yüksek çözünürlüklü renkli ekran
• Otomatik aşırı ısınma ve aşırı soğuma hesaplaması
• Buharlaşma ve yoğuşma sıcaklığı gösterimi
• Kablosuz sıcaklık kelepçesi bağlantı desteği
• Kablosuz vakum ölçer bağlantı desteği
• 100 metreye kadar kablosuz iletişim mesafesi
• Mobil uygulama ile uzaktan izleme ve veri yönetimi
• 10.000 ölçüm değerine kadar veri kaydı
• Soğutma ve ısı pompası modunu otomatik algılama
• Tahliye ve basınç tutma modları
• Basınç sıfırlama ve sıcaklık telafisi
• Sarı LED ve sesli alarm
• Dokunarak etkinleştirilebilen ekran aydınlatması
• OTA yazılım güncelleme desteği
• IP54 koruma sınıfı
• Dayanıklı metal askı kancası
• 5200 mAh şarj edilebilir lityum batarya
• 30 saatin üzerinde çalışma süresi
• CE ve RoHS sertifikaları

Yüksek ve Düşük Basınç Ölçümü

UT336E, soğutma veya ısı pompası sisteminin yüksek ve düşük basınç taraflarını eş zamanlı olarak takip etmeye yardımcı olur. Ölçüm sonuçları geniş renkli ekran üzerinde ayrı alanlarda gösterilerek sistemin çalışma basınçlarının hızlı biçimde karşılaştırılmasını sağlar.

Cihazın basınç ölçüm aralığı -1,00 ile +60,00 bar arasındadır. Ölçüm değerleri bar, kPa, MPa, psi, kg/cm², cmHg ve inHg olmak üzere farklı basınç birimleriyle görüntülenebilir.

162’den Fazla Soğutucu Akışkan Veritabanı

UNI-T UT336E, 162’den fazla soğutucu akışkan türüne ait parametreleri dahili hafızasında bulundurur. Kullanılan soğutucu akışkan cihaz üzerinden seçilerek basınç, buharlaşma sıcaklığı ve yoğuşma sıcaklığı gibi değerlerin sistemle uyumlu şekilde değerlendirilmesi sağlanabilir.

Geniş soğutucu akışkan veritabanı; klima sistemleri, ticari soğutma cihazları, soğuk hava depoları ve ısı pompası uygulamalarında farklı gaz türleriyle çalışan teknik personel için kullanım kolaylığı sunar.

Otomatik Aşırı Isınma ve Aşırı Soğuma Hesaplaması

UT336E, uyumlu kablosuz sıcaklık kelepçeleriyle kullanıldığında soğutucu akışkan borularının sıcaklıklarını kablosuz olarak alabilir. Ölçülen basınç ve sıcaklık değerlerini birlikte değerlendirerek aşırı ısınma ve aşırı soğuma değerlerini otomatik olarak hesaplar.

Bu fonksiyon, soğutma sisteminin dolum seviyesinin ve çalışma performansının değerlendirilmesine yardımcı olur. Manuel tablo kontrolü ve ayrı hesaplama işlemlerini azaltarak devreye alma ve bakım süreçlerinin daha hızlı yürütülmesini sağlar.

Not: Kablosuz sıcaklık kelepçeleri ve kablosuz vakum ölçer, belirtilen standart kutu içeriğinde yer almamaktadır. Bu aksesuarlar ürün paketine göre ayrıca temin edilebilir.

Buharlaşma ve Yoğuşma Sıcaklığı

Cihaz, seçilen soğutucu akışkan ve ölçülen basınç değerlerine göre buharlaşma ve yoğuşma sıcaklıklarını gösterebilir. Bu veriler, sistemin evaporatör ve kondenser tarafındaki çalışma koşullarının değerlendirilmesine yardımcı olur.

Soğutma ve Isı Pompası Modu

UT336E, soğutma ve ısı pompası sistemlerinde kullanılabilir. Çalışma modunu otomatik olarak algılayabilen cihaz, farklı HVAC uygulamalarında ayar süreçlerini kolaylaştırır.

Bu özellik, ters çevrimli klima ve ısı pompası sistemlerinde ölçüm bağlantılarının ve çalışma verilerinin daha pratik biçimde takip edilmesini sağlar.

Tahliye Modu

Tahliye modu, soğutma sistemindeki havanın ve nemin vakum pompası yardımıyla uzaklaştırılması sırasında sürecin takip edilmesine yardımcı olur. Uyumlu kablosuz vakum ölçer bağlandığında vakum değerleri UT336E ekranı ve mobil uygulama üzerinden izlenebilir.

Basınç Tutma Modu

Basınç tutma modu, sistemde uygulanan test basıncının belirli bir süre boyunca izlenmesini sağlar. Basınç değişiklikleri kaydedilerek boru hattı, bağlantı noktaları ve sistem bileşenlerinde olası kaçakların değerlendirilmesine yardımcı olur.

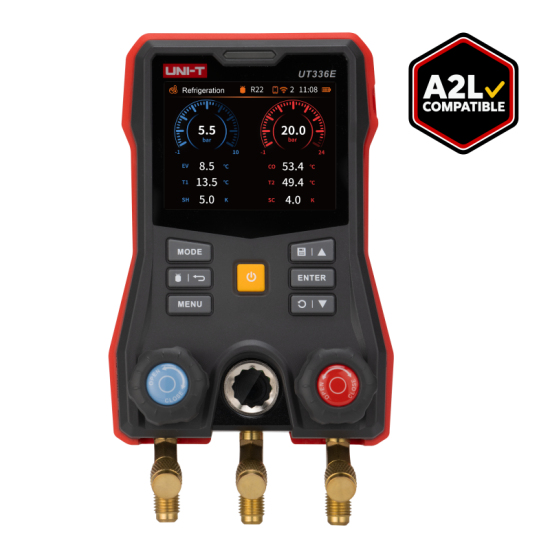

3,5 İnç HD Renkli Ekran

UT336E, ölçüm verilerinin kolayca takip edilebilmesi için 3,5 inç yüksek çözünürlüklü renkli ekrana sahiptir. Yüksek ve düşük basınç, sıcaklık, soğutucu akışkan türü, alarm durumu, kablosuz bağlantı ve batarya seviyesi gibi bilgiler ekran üzerinde düzenli biçimde görüntülenir.

Dokunarak uyandırma özelliğine sahip ekran aydınlatması, gerektiğinde ekranın hızlıca etkinleştirilmesini sağlar. Otomatik ekran kapatma fonksiyonu ise kullanılmadığı zamanlarda enerji tüketimini azaltmaya yardımcı olur.

Kablosuz Sıcaklık Kelepçesi ve Vakum Ölçer Bağlantısı

Cihaz, uyumlu kablosuz sıcaklık kelepçeleri ve kablosuz vakum ölçüm cihazlarıyla bağlantı kurabilir. Kablosuz bağlantı mesafesi uygun saha koşullarında 100 metreye kadar ulaşabilir.

Kablo karmaşasını azaltan bu yapı, iç ve dış üniteler arasında mesafe bulunan sistemlerde ölçüm değerlerinin tek noktadan takip edilmesine yardımcı olur.

Mobil Uygulama Desteği

UT336E, uyumlu mobil uygulama üzerinden uzaktan izleme ve veri yönetimi özellikleri sunar. Ölçüm değerleri mobil cihaz üzerinden takip edilebilir, kayıtlı veriler incelenebilir ve saha çalışmalarının daha düzenli biçimde yönetilmesi sağlanabilir.

Kablosuz uygulama bağlantısı, teknisyenin cihazın sürekli yanında bulunmasına gerek kalmadan sistem değerlerini güvenli bir mesafeden izlemesine yardımcı olur.

10.000 Veri Kaydı

Cihaz, 10.000 ölçüm değerine kadar veri depolayabilir. Kayıt özelliği sayesinde devreye alma, bakım, basınç tutma ve sistem performans testleri sırasında elde edilen ölçüm sonuçları daha sonra incelenebilir.

Veri kaydı, sistem davranışının zaman içindeki değişimini değerlendirmek ve bakım işlemlerini belgelendirmek isteyen kullanıcılar için önemli bir avantaj sağlar.

Alarm Sistemi

UT336E, belirlenen ölçüm koşullarında kullanıcıyı sarı LED gösterge ve sesli zil alarmıyla uyarabilir. Görsel ve sesli uyarıların birlikte kullanılması, yoğun veya gürültülü çalışma ortamlarında alarm durumunun daha kolay fark edilmesine yardımcı olur.

Basınç Sıfırlama ve Sıcaklık Telafisi

Basınç sıfırlama fonksiyonu, ölçüm öncesinde sensörlerin ortam basıncına göre referanslanmasına yardımcı olur. Sıcaklık telafisi özelliği ise farklı ortam koşullarının ölçüm üzerindeki etkisini azaltarak daha kararlı sonuçlar elde edilmesini destekler.

Çoklu Dil Desteği

UT336E kullanıcı arayüzü aşağıdaki dil seçeneklerini destekler:

• İngilizce
• Fransızca
• Almanca
• İtalyanca
• İspanyolca
• İsveççe
• Lehçe
• Çekçe
• Çince

IP54 Korumalı Gövde

IP54 koruma sınıfına sahip gövde, cihazı sınırlı miktardaki toza ve farklı yönlerden gelebilecek su sıçramalarına karşı korumaya yardımcı olur. Bu yapı, servis ve bakım çalışmalarının gerçekleştirildiği saha koşullarında daha güvenli kullanım sunar.

IP54 koruması cihazın suya daldırılabileceği anlamına gelmez. Ürün yoğun yağmur, basınçlı su veya sıvı içine düşme gibi koşullardan korunmalıdır.

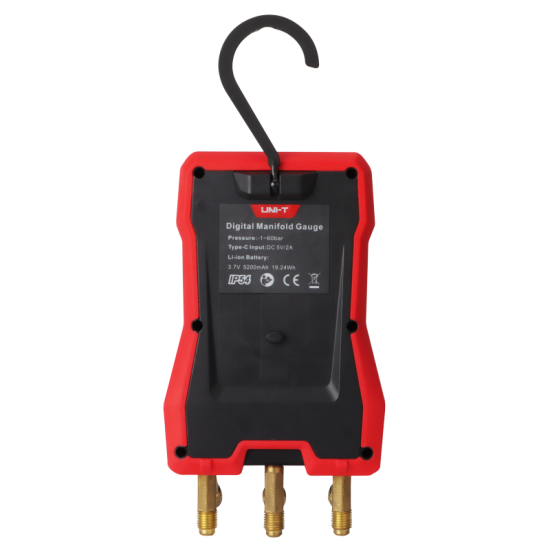

Metal Askı Kancası

Dayanıklı metal kanca, cihazın klima dış ünitesi, boru hattı, servis paneli veya uygun bir çalışma noktasına asılmasını sağlar. Böylece ölçüm sırasında cihazın elde tutulması gerekmez ve teknisyen bağlantı işlemlerini daha rahat gerçekleştirebilir.

5200 mAh Şarj Edilebilir Batarya

UT336E, 3,7V 5200 mAh dahili şarj edilebilir lityum batarya ile çalışır. Arka ışığın %50 seviyesinde ve kablosuz bağlantının kapalı olduğu koşullarda 30 saatin üzerinde kullanım süresi sunabilir.

USB-C şarj bağlantısı sayesinde cihaz, uyumlu güç adaptörü veya güç kaynağı kullanılarak şarj edilebilir. Otomatik ekran kapatma ve otomatik kapanma fonksiyonları batarya tüketimini azaltmaya yardımcı olur.

Kullanım Alanları

• Split ve multi-split klima sistemleri
• VRF ve VRV iklimlendirme sistemleri
• Isı pompası sistemleri
• Ticari soğutma uygulamaları
• Soğuk hava depoları
• Market ve teşhir dolapları
• Endüstriyel soğutma sistemleri
• Chiller ve proses soğutma uygulamaları
• Soğutucu akışkan dolum kontrolleri
• Aşırı ısınma ve aşırı soğuma analizi
• Basınç tutma ve kaçak kontrol işlemleri
• Vakum ve tahliye süreçlerinin takibi
• Yeni sistem kurulumu ve devreye alma
• Periyodik bakım ve arıza tespiti

Teknik Özellikler

Kutu İçeriği

• 1 adet UNI-T UT336E dijital manifold ölçer
• 1 adet kullanım kılavuzu
• 1 adet güvenlik kılavuzu
• 1 adet USB-C şarj kablosu
• 1 adet taşıma ve muhafaza çantası

Aksesuar notu: Kablosuz sıcaklık kelepçeleri ve kablosuz vakum ölçer bağlantısı cihaz tarafından desteklenmektedir; ancak bu aksesuarlar belirtilen standart kutu içeriğine dahil değildir.

Güvenli Kullanım Uyarısı

Soğutma sistemlerinde basınç ölçümü ve soğutucu akışkan işlemleri yalnızca gerekli teknik bilgiye ve kişisel koruyucu ekipmana sahip kişiler tarafından gerçekleştirilmelidir. Cihazın ve bağlantı hortumlarının izin verilen basınç sınırları aşılmamalı; ölçüm öncesinde bağlantı noktaları, contalar ve hortumlar kontrol edilmelidir.
