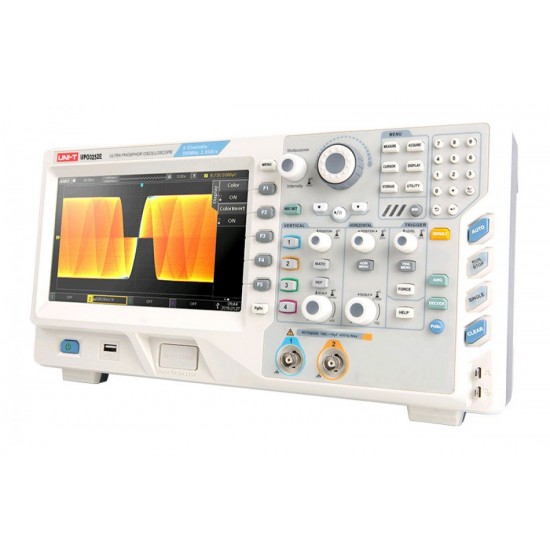

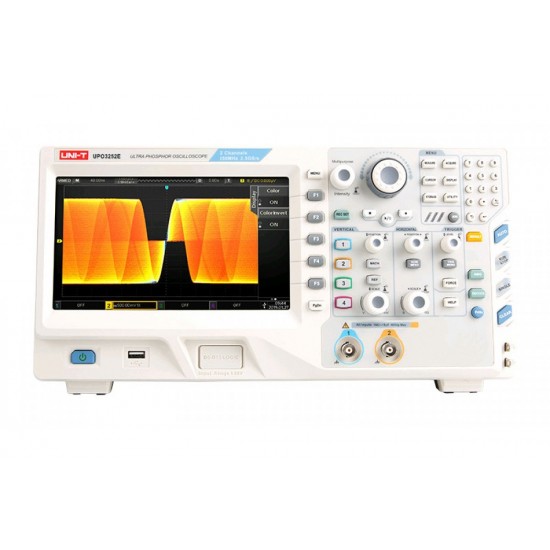

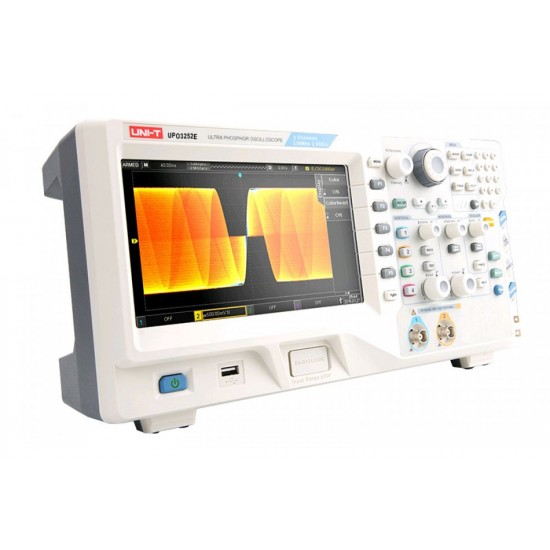

Unit UPO3252E Dijital Ultra Fosforlu Osiloskop

Unit UPO3252E, ultra fosfor teknolojisine sahip gelişmiş donanımı, yüksek bant genişliği ve derin bellek yapısıyla profesyonel mühendisler ve elektronik teknisyenleri için tasarlanmış güçlü bir osiloskop modelidir. Özelleştirilmiş üç boyutlu görüntüleme teknolojisi sayesinde dalga formu yoğunluklarını 256 seviyeye kadar ayrıntılı biçimde gösterebilir, hızlı değişen sinyalleri yüksek doğrulukla analiz edebilir.

İki yüz elli megahertz analog bant genişliği ve iki buçuk gigasample saniyelik örnekleme hızı ile cihaz; yüksek hızlı dijital devrelerde, güç elektroniği uygulamalarında, haberleşme sinyallerinde ve seri veri analizlerinde güvenilir ölçüm sunar. Ultra fosfor yapısı, gerçek zamanlı kayıt oynatma, çoklu tetikleme seçenekleri ve geniş arayüz desteği sayesinde laboratuvar ve saha uygulamalarında üst seviye performans sağlar.

Unit UPO3252E’nin Öne Çıkan Özellikleri

250 MHz Analog Bant Genişliği

Yüksek bant genişliği, hızlı değişen sinyallerin detaylı analizini mümkün kılar.
Güç elektroniği, haberleşme protokolleri ve hassas sensör okumaları için idealdir.

2.5 GSa/s Gerçek Zamanlı Örnekleme

Tek kanalda iki buçuk gigasample saniyelik örnekleme oranı, sinyal geçişlerini kayıpsız yakalamayı sağlar.
Çift kanalda bir nokta yirmi beş gigasample saniyelik performans korunur.

Ultra Fosfor Teknolojisi

Özel üç boyutlu fosfor teknolojisi, yüksek yoğunluklu sinyallerde renk derinliği, yoğunluk haritalaması ve daha gerçekçi görüntüleme sunar.
Bu özellik karmaşık sinyallerin analizinde büyük avantaj sağlar.

200.000 wfms/sn Dalga Formu Yakalama

Oldukça yüksek yakalama oranı, geçici sinyallerin ve küçük anormalliklerin kaçırılmadan tespit edilmesini sağlar.

Derin ve Seçilebilir Bellek

Bellek derinliği yedi bin ile yetmiş milyon örnekleme noktası arasında seçilebilir.
Bu yapı hem kısa süreli hızlı testlerde hem de uzun süreli sinyal analizlerinde esneklik sağlar.

Çok Gelişmiş Tetikleme İşlevleri

Cihaz; kenar, n kenar, pencere, gecikme, süre, punta, kurulum tutma, darbe genişliği, video ve kod dahil geniş tetik seçeneklerine sahiptir.
Ayrıca RS232, UART, I2C, SPI, USB, CAN, LIN ve FlexRay veri yolları için donanım tabanlı çözümleme yapabilir.

Gelişmiş Matematiksel Fonksiyonlar

A artı B, A çarpı B, A bölü B, AB, FFT gibi çok sayıda sinyal işleme fonksiyonu desteklenir.
Bu özellikler, tasarım ve analiz süreçlerinde kapsamlı değerlendirme sağlar.

8 İnç TFT Geniş Ekran

Sekiz inç WVGA ekran, dalga formlarının yüksek kontrastla ve net şekilde görüntülenmesini sağlar.
Uzun süreli analizlerde göz rahatlığı sunar.

Zengin Arayüz Seçenekleri

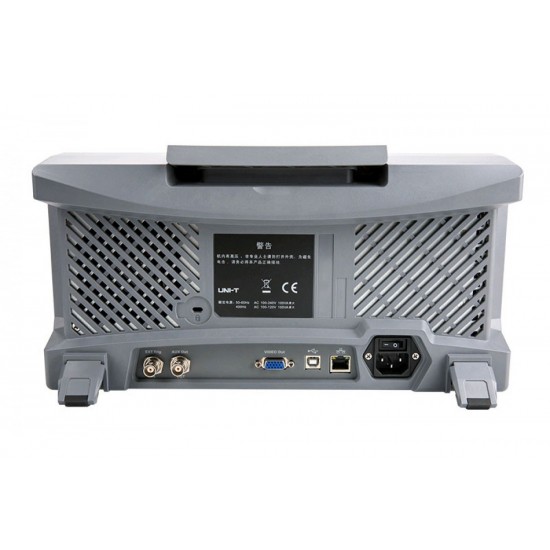

USB Host, USB Device, LAN, VGA, AUX Out ve EXT Trigger bağlantıları standart olarak bulunur.
Opsiyonel AWG desteği sayesinde cihaz sinyal üretici olarak da kullanılabilir.

Teknik Özellikler (Özet)

• Analog bant genişliği: iki yüz elli megahertz

• Kanal sayısı: iki

• Örnekleme oranı: tek kanalda iki buçuk gigasample saniye, çift kanalda bir nokta yirmi beş gigasample saniye

• Dalga formu yakalama: iki yüz bin dalga saniye

• Bellek derinliği: yedi bin ile yetmiş milyon nokta arası seçilebilir

• Dikey ölçek: bir milivolt ile yirmi volt bölümü

• Zaman tabanı: iki nanosaniye ile kırk saniye bölümü

• Ekran: sekiz inç TFT WVGA

• Ağırlık: dört nokta iki kilogram

• Boyut: üç yüz yetmiş x yüz doksan beş x yüz yirmi beş milimetre

Kullanım Alanları

Unit UPO3252E, geniş fonksiyon seti ve yüksek performansı ile pek çok profesyonel alanda tercih edilir:

• Jitter analizi

• Seri veri protokol çözümleme

• Güç elektroniği ve motor sürücü testleri

• Otomotiv elektroniği ve araç içi haberleşme sistemleri

• Endüstriyel elektronik tasarım ve Ar-Ge

• Sensör ve modül değerlendirme

• Ses ve frekans tepki analizleri

• Veri depolama cihazı testi

• Elektronik bakım ve onarım

Bu model, hem üretim hatlarında hem de laboratuvar ortamlarında yüksek doğruluk ve güvenilirlik sunar.

Sonuç

Unit UPO3252E Dijital Ultra Fosforlu Osiloskop, yüksek bant genişliği, ultra fosfor görüntüleme teknolojisi, geniş bellek seçenekleri, güçlü tetikleme araçları ve kapsamlı analiz fonksiyonları ile profesyonel mühendislik çalışmalarında üst düzey bir performans sunar.
Gelişmiş özellikleri ve dayanıklı yapısı sayesinde uzun yıllar güvenilir kullanım sağlar.
