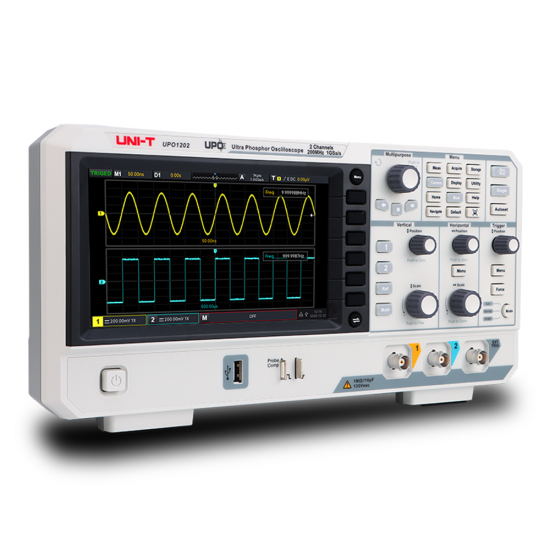

Uni-T UPO1202 200MHz 2 Kanal Dijital Osiloskop

Uni-T UPO1202, UPO1000 serisinin 2 kanallı dijital depolamalı osiloskop modelidir. 200 MHz bant genişliği, 1 GSa/s örnekleme hızı ve 56 Mpts hafıza derinliği ile elektronik devre analizi, Ar-Ge çalışmaları ve bakım uygulamalarında yüksek doğruluk ve detaylı sinyal inceleme imkânı sunar.

Ultra Phosphor 2.0 teknolojisi sayesinde sinyaller daha net, parlak ve detaylı görüntülenir. Yüksek dalga yakalama hızı ve gelişmiş analiz fonksiyonları ile profesyonel ölçüm ihtiyaçlarına güçlü bir çözüm sağlar.

Öne Çıkan Özellikler

• 200 MHz bant genişliği
• 2 analog kanal
• 1 GSa/s gerçek zamanlı örnekleme
• 56 Mpts derin hafıza
• 500.000 wfms/s dalga yakalama hızı
• Ultra Phosphor 2.0 görüntüleme teknolojisi
• 7 inç TFT LCD ekran (800×480)
• 256 seviye gri tonlama
• 36 otomatik ölçüm fonksiyonu
• 1M nokta FFT analiz desteği
• Dahili DVM (AC/DC RMS ölçüm)
• Dalga kayıt ve oynatma (120.000 frame)
• Donanımsal protokol çözümleme

Teknik Özellikler

• Model: UPO1202
• Bant genişliği: 200 MHz
• Kanal sayısı: 2
• Örnekleme hızı: 1 GSa/s
• Hafıza derinliği: 56 Mpts
• Yükselme süresi: ≤1.8 ns
• Dikey çözünürlük: 8 bit
• Dikey hassasiyet: 500 µV/div – 20 V/div
• Ekran: 7” TFT LCD

Gelişmiş Fonksiyonlar

• Protokol desteği: RS232, UART, I2C, SPI
• FFT analiz (1M nokta)
• Matematiksel analiz fonksiyonları
• Dalga kayıt ve playback özelliği
• Dahili dijital voltmetre (DVM)
• SCPI komut desteği

Bağlantı ve Entegrasyon

• USB Host / Device
• LAN bağlantı
• Harici tetikleme (EXT Trigger)
• AUX çıkış
• Web üzerinden uzaktan kontrol

Kullanım Alanları

• Elektronik devre tasarım ve analiz
• Ar-Ge ve laboratuvar çalışmaları
• Bakım ve onarım işlemleri
• Üretim ve kalite kontrol
• Gömülü sistem geliştirme
• Eğitim ve akademik uygulamalar

Avantajları

• 200 MHz bant genişliği ile geniş analiz kapasitesi
• 1 GSa/s örnekleme ile yüksek doğruluk
• 56 Mpts hafıza ile detaylı sinyal inceleme
• Ultra Phosphor teknolojisi ile net görüntü
• Hızlı dalga yakalama ile anlık olay analizi
• Protokol çözümleme ile gelişmiş debug imkânı
• Uzaktan erişim ve otomasyon desteği
